האתגרים של מערכות פלאג-אין הייבריד מאריכות טווח

רוני נאק

קבוצת רכבי הפלאג-אין הייבריד הפכה להיסטריה שלא לומר אש בשדה קוצים ביום חמסין מהביל. בין אם אצל נהגים שהתעוררו מהחלום החשמלי וחווית הבעלות על רכב כזה, בין אם מי שרואה לנגד עיניו רק את שויי השימוש המופחת ואת פוטנציאל החיסכון בדלק. דגמי פלאג-אין שהפכו לזולים יחסית בזכות היבוא הנרחב מסין נחטפים בקצב כזה ("הנמכרים ביותר בישראל" לפי דו"ח איגוד יבואני הרכב) שהפתיע גם את הגדולים שביבואני הרכב כך העידו  בקולם.

בארץ המוצא, סין, מתייחסים לדגמי הפלאג-אין כחלק מאותה קבוצה של רכבי "אנרגיה חדשה". כלומר, כמו לרכב חשמלי. הסיבה לכך לא נובעת מגודל הסוללה אלא מהעובדה שאת הכוח המניע מספק מנוע חשמלי ורק בחלק ממערכות ההנעה האלה, מנוע הבעירה הפנימית מצטרף להנעה של הרכב, רק במהירות שיוט כשניתן להתאים את סל"ד המנוע לסיבוב של תיבת ההפחתה. בשאר הזמן, מנוע הבעירה הפנימית משמש כגנרטור לייצור חשמל לטעינת הסוללה או "מאריך טווח". במידה לא מועטה זו דרך אחת להתגבר על המגבלות האובייקטיביות של מערכת הנעה חשמלית מלאה (BEV) ועוד יותר של תשתית טעינה ציבורית חסרה ובמדינות רבות אתגרים של יצור חשמל (סין בעצמה הקימה 37 כורים גרעיניים בעשור האחרון ועדיין בעיצומה של הקמת 23 כורים נוספים – IAEA).

מהצד המכני והחשמלי זה נשמע כאילו פשוט: מנוע קטן, גנרטור, טעינת סוללה והיידה לירוחם! אבל מבחינה תרמודינמית יש כאן לא מעט אתגרים:

טמפרטורת עבודה ותנודות חום

• מנוע ברכב מאריך טווח (או מה שמשווקים נוטים לכנות כיום "סופר-היברידי") עובד במחזורי הפעלה/כיבוי תכופים – הוא לא "חם תמיד" כמו במכונית בנזין רגילה. אופי הפעולה יוצר הרבה מחזורי חימום–קירור (Thermal Cycling). כלומר, התרחבות והתכווצות חוזרת של מתכות ואטמים, שעלולה לקצר חיי רכיבים.

• בזמן התנעה קרה, המנוע פועל בתנאי חום לא אופטימליים (זוכרים את הצ'וק שמוסיף דלק לתערובת הדלק/אוויר?), עם שריפה פחות יעילה, צריכת דלק גבוהה יותר, ופליטות מוגברות. להזכירם למנוע בעירה פנימית יש "טמפרטורת עבודה" שהוא צריך להגיע אליה אחרי ההתנעה.

ניהול חום שמגיע משני מקורות

• יש שני מקורות משמעותיים היוצרים חום שיש לפזר:

  1. מנוע הבעירה הפנימית אשר זקוק לקירור מים ושמן.

  2. המנועים החשמליים והסוללה שגם הם צריכים מערכת קירור גדולה אף יותר מזו של מנוע ICE.

• דרישה למערכת קירור משולבת חכמה שיכולה לתעדף מי מתקרר קודם – למשל בקיץ ייתכן שחשוב לקרר סוללה לפני מנוע, ובחורף להפך. לחילופין אפשר ליצור מערכות קירור נפרדות לכל אחד – אבל זה מורכב יותר ויקר יותר ליצור.

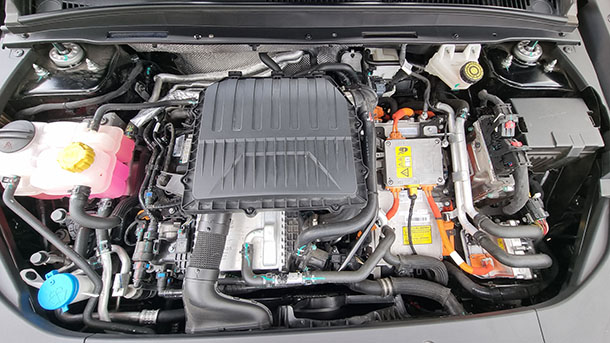

• האתגר גדל כי הספק החום ממנוע ברכב "סופר-היברידי" אמנם קטן (כי המנוע לא תמיד עובד) אבל הוא ממוקם במקום צפוף ובדרך כלל מנסים לשלב אותו במבנה קומפקטי עם זרימת אוויר מוגבלת כדי שלא לפגוע במקדם הגרר לטובת ההנעה החשמלית.

יעילות תרמית במצב עומס קבוע

• היתרון המשמעותי של מערכת עם מאריך טווח הוא שמנוע הבנזין יכול לעבוד בנקודת יעילות אופטימלית (למשל 2,500 סל"ד, עומס קבוע) – אבל שמירה על היעילות הזו תלויה בניהול תרמי מדויק.

• אם מערכת הקירור לא שומרת על טמפרטורה יציבה, היעילות התרמית יורדת, כי בעירה יעילה דורשת טמפרטורת עבודה יציבה בתא השריפה ובמערכת השימון. ככל שמנוע ה-ICE לא פועל, כך התנעתו מחדש משנה את הטמפ' של תא השריפה ומערערת את יעילות הבעירה בתאי השריפה.

ניהול רעש, רעידות וחום (NVH + Heat Soak)

• מנוע קטן שעובד בעומס גבוה קבוע עלול לייצר רעידות קבועות וטון רעש אחיד – קושי בבידוד אקוסטי בלי לפגוע בזרימת אוויר לקירור.

• Heat Soak – אחרי כיבוי המנוע, החום "נלכד" בתא המנוע הקטן והסגור, ועלול לחמם יתר על המידה רכיבי אלקטרוניקה יקרים, מזרקי דלק, חיישנים, צמות חיווט ואפילו את הגנרטור עצמו.

אינטגרציה עם בקרת טעינה

• את מנוע ה-ICE צריך להתניע ולדומם בדיוק בזמן הנכון:

  • אם המנוע פועל זמן רב מדי, הוא מבזבז דלק שלא מנוצל להנעה ומייצר חום מיותר. טעינת יתר עלולה לגרום לעלייה חדה בטמפרטורת הסוללה.

• שליטה תרמודינמית נכונה דורשת חיזוי עומס (Predictive Thermal Management). תגובה לחום שכבר נוצר לא תהיה פתרון יעיל.

בידוד חום מתא הנוסעים

• במכוניות חשמליות רגילות, אין כמעט מקור חום גדול מלבד סוללה/אינברטר, והחימום מגיע ממערכת PTC או משאבת חום.
  ברכב היברידי עם מאריך טווח, יש מנוע בעירה שיכול לחמם מהר את תא הנוסעים – אבל אם לא מבודדים אותו מספיק, בקיץ זה עלול לעלות משמעותית בעומס על המזגן ולפגוע בטווח החשמלי.

בשורה התחתונה

הבעיה המרכזית היא שה-Range Extender צריך לשלב שני עולמות תרמודינמיים שונים (בעירה פנימית מול הנעה חשמלית) באותו מרחב, בלי לפגוע ביעילות הכוללת ובאמינות לאורך שנים, וכל זה תחת אילוצי מקום, משקל ועלות. אילו משמעויות יש לזה ברמת השירות והאחזקה השוטפת? מול אילו בעיות ותקלות יעמדו בעלי הרכבים האלה בעוד שלוש-ארבע שנים של שימוש ישראלי אופייני? בנוסף, ישנו גם פיל בחדר. המדינה שצריכה לקבל החלטות שיכנסו לתוקף ב-1 לינואר 2026. החלטות שישפיעו על הטבת שווי השימוש, הטלת מס נסועה (גם על רכבי PHEV ומאריכי טווח לסוגיהם). האם זה יקרה בכלל? מה יהיה שיעור המס? לא יודעים.
